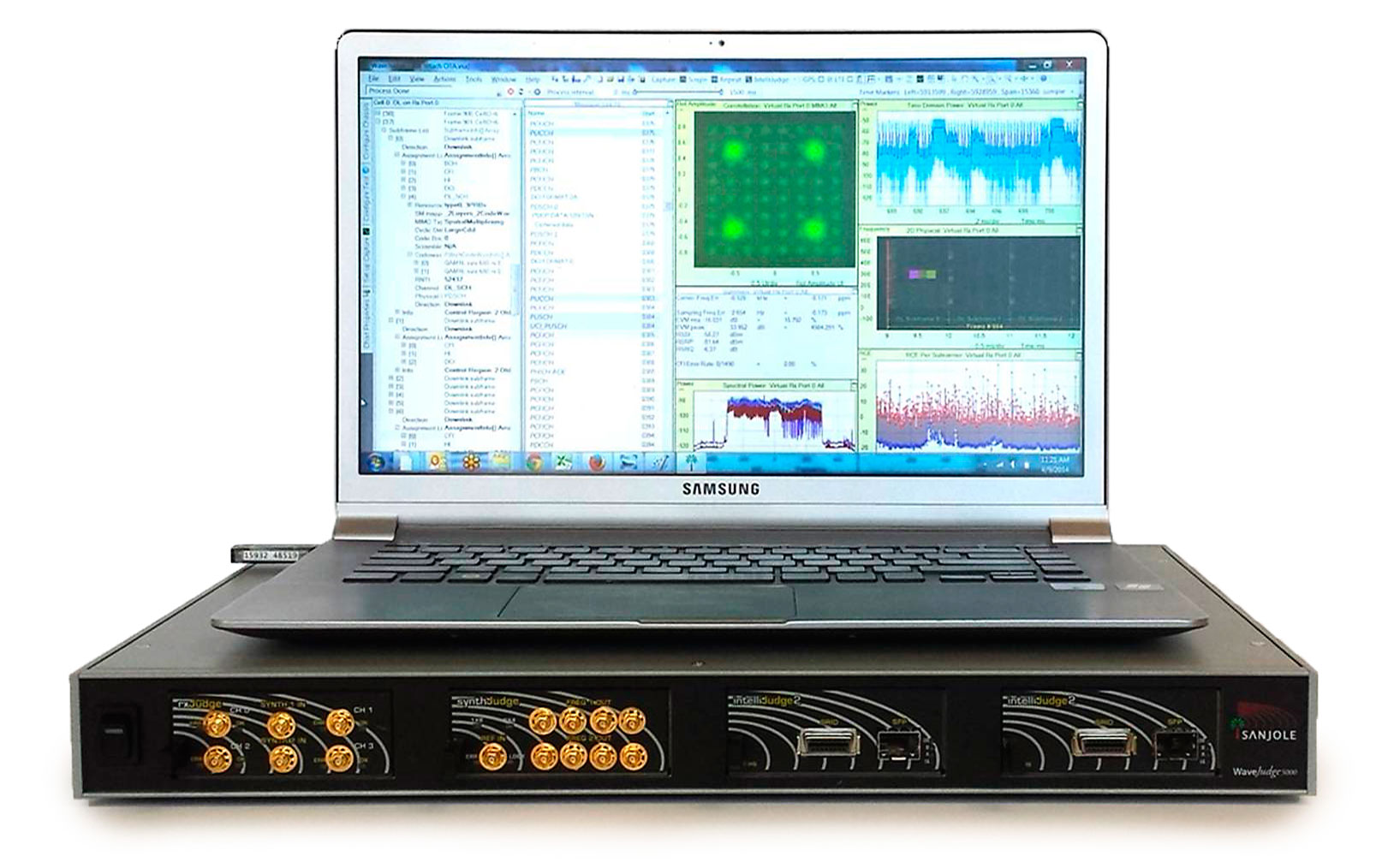

WaveJudge Wireless Test System

무선네트워크의 기지국, 단말기 신호를 Physical부터 Service까지 All-In-One 분석 솔루션



Wireless Network는 실제 눈에 가시적으로 보이지않는 주파수 신호기 때문에 문제가 발생했을 때 문제점을 파악하는 것이 어렵습니다. 문제의 원인이 무엇인지, 어떤 부분에서 에러가 발생하였는지, 심지어 기지국의 문제인지 단말기의 문제인지도 파악하기 어렵습니다. 따라서 사용자는 이러한 문제점을 파악하는데 도움을 주는 솔루션이 필요합니다.



WaveJudge는 5G NR, LTE, IoT(NB-IoT/eMTC)등 무선 네트워크의 기지국과 단말기 신호를 PHY부터 NAS까지 모든 프로토콜 구간을 캡쳐하여 사용자의 분석에 도움을 줍니다. 사용자는 전송되는 신호의 스펙트럼, 신호품질(EVM), 위상분석(Constellation), 물리자원(Resource Block)등을 분석할 수 있을 뿐만 아니라, 신호를 Decoding하여 채널에러파악, 프로토콜 Message, Parameter, 전송패킷 등의 분석도 가능합니다.







WaveJudge 5G NR 분석 아키텍쳐





WaveJudge를 이용한다면 문제의 원인을 찾아내고 기지국의 문제인지, 단말기의 문제인지 판별(Judge)하며 문제 해결에 도움을 줍니다.

또한 PC와의 연결을 통해 소프트웨어로 분석을 하기 때문에 사용자가 더욱 편리하게 분석할 수 있으며, 내부 툴을 이용해 더욱 정밀하게 분석이 가능합니다.









<주요 기능>

• 단말기와 기지국간의 Air상 Error 원인 분석

• Layer 별 Protocol Message 디코딩 및 분석

• VSA(Constellation, EVM, 2D Power...) 분석

• 5G DSS(Dynamic Spectrum Sharing)신호 분석

• VSA 분석 기능을 이용해 Channel의 품질, Error 여부 파악

• LTE, 5G NR 단말기와 기지국간의 상호연동성 검증

• Air 상의 캡쳐를 통한 단말기 측 문제인지, 기지국 측 문제인지 빠르게 판별

• 1개의 테스트 세션에서 다양한 테크놀로지(NB-IoT,LTE,5G) 분석

• 기지국과 UE 간의 Error 발생시에 Error의 원인을 빠르게 파악하여 문제 해결에 도움을 줌
